Le chantier ou les bases de toutes constructions

Comme pour le dessin la première chose(la ligne de base) que nous allons construire sera un plan de référence qui sera généralement appelé le "chantier". Le chantier est la référence dans le plan horizontal qui permet de transposer toutes les côtes du plan. Cette méthode de construction est pratiquement universelle. Par exemple l'industrie automobile se sert d'un marbre qui 'est la même chose que notre chantier, mais en plus précis.
On a deux possibilités de construction, la construction coque à l'endroit ou la construction coque à l'envers. Les deux options ont des avantages et des inconvénients liés au type de matériau mis en oeuvre. Nous allons commencer par décrire le début d'une construction coque à l'envers. Cette méthode de construction est adaptée à la construction métallique, contre plaqué, bois moulé et la construction polyester sur mannequin.

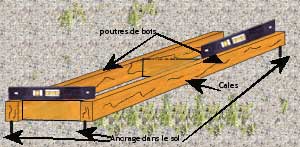

	Pour construire la vedette acier ci-contre, les maîtres d'oeuvre, ont choisi de poser sur le sol des tôles, pour faire office de chantier. N'ayant qu'une seule unité de ce type à construire, ils ont agit de façon judicieuse. S'il s'était agit d'une série, un chantier classique aurait été plus intéressant.. A l'emplacement de chaque couple un morceau de fer plat est soudé verticalement. Tous les alignements ont été fait à la lunette de géomètre. Le bateau mesure 10,75M. La fonction du chantier est de permettre un positionnement des couples à l'emplacement définit sur le plan. Pour construire en bois, ou, en composite, à l'unité nous construirons un chantier plus traditionnel, fait avec des planches et des bastings. Les pièces de bois sont posées sur le sol, calées et fixées au moyen de tirants, plots de béton, etc., suivant la nature du sol. Avant de fixer les bastings ont vérifie le parallélisme et l'équerrage. Méthode: on mesure la distance entre l'avant du basting de gauche, et l'arrière du basting de droite et la distance de l'avant du basting droit à l'arrière du basting gauche. Ces deux distances diagonales doivent êtres égales. Dernier réglage, vérification des niveaux transversalement et longitudinalement. Aprés ont fixe le marbre au sol. Vérification des niveaux: entre les deux bastings, avant et arrière. On vérifie également les niveaux des deux bastings longitudinaux, raffarin d'éviter tout gauchissement. Ces mesures sont faites avec minuties. Exemple de marbre artisanal, permettant de construire des pièces de 5.20m. x 1 m. La partie métallique de la table est construite en tube carré. Le plateau est constitué d'une feuille d'aggloméré de 23 mm. recouverte d'un apprêt époxy. La mise à niveau des dernières imperfections, est obtenue par une coulée de résine époxy de 5 mm. Les vendeurs de Résine et colles Construction d'un modèle avec des moyens industriels. Le chantier est de type mobile, il est fixé sur le marbre avec des ventouses magnétiques. Structure du chantier : Longitudinalement, 2 planches d'acajou de 30x 350 mm, et entretoises en agglo tous les 200mm. Dans la partie grisée de la photo, le comparateur électronique permettant de vérifier le positionnement des couples. Les marchands de bois dans l'annuaire
